Варочная панель аристон электрическая ремонт своими руками

Мы постараемся ответить на вопрос: варочная панель аристон электрическая ремонт своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Для приготовления еды используют электрические, индукционные и газовые панели. Каждая из них имеет свои достоинства и недостатки, а также бывает ряд неисправностей, которые можно при случае их возникновения устранить самостоятельно. Ремонт варочной панели своими руками можно провести при соблюдении определенных рекомендаций и при наличии необходимых инструментов.

Изображение - Варочная панель аристон электрическая ремонт своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2Fbosch-pkd975n24d.1-500x287

Cтеклокерамическая варочная панель BOSCH

Ремонт варочной поверхности Bosch в некоторых случаях можно провести самостоятельно.

Если при подключенном питании не работает одна из конфорок или все устройство проводим следующие работы:

  1. Проверяем при помощи мультиметра напряжение в розетке. Если оно есть, значит, проблема заключается в самой варочной панели. Проверить можно при помощи индикатора, но он указывает только на наличие напряжения. Значительное изменение показателей тока может привести к срабатыванию защитных механизмов.
  2. Проверяем состояние электрического шнура и вилки. Если есть механическое повреждение будет достаточно провести замену шнура или вилки. Также можно провести проверку подаваемого тока на самой панели, так как не всегда механическое повреждение является причиной неисправности шнура и вилки.
  3. Если шнур с вилкой, розетка в хорошем состоянии, проводим демонтаж варочной панели.

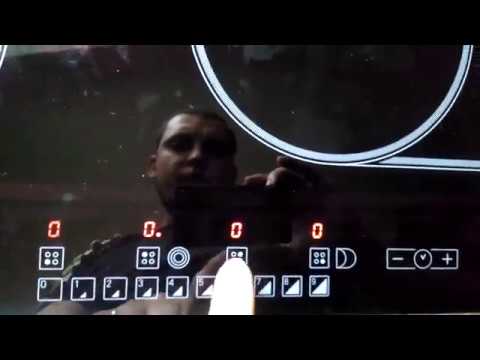

Видео (кликните для воспроизведения).

Изображение - Варочная панель аристон электрическая ремонт своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2Fremont_varochnoj_paneli-7-500x372

Демонтаж варочной поверхности

Если проводить ремонт стеклокерамической варочной панели своими руками стоит знать, что неправильную работу некоторых элементов конструкции можно выявить только при помощи мультиметра, путем проведения замеров на отдельных участках цепи. При рассмотрении варочной панели Bosh следует уделить внимание нижеприведенным элементам:

При отсутствии сопротивления или при низких показателях следует провести замену этих элементов.

Изображение - Варочная панель аристон электрическая ремонт своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2Fremont_varochnoj_paneli-5-500x282

Работу некоторых элементов конструкции можно выявить только при помощи мультиметра

Еще одной часто встречающейся проблемой можно назвать обрыв проводов в блоке подключения варочной панели. Они могут при определенных обстоятельствах отгореть или из-за некачественного монтажа может быть плохой контакт. Проверить подобную неисправность можно довольно просто.

Выделим еще несколько проблем, которые приводят к неправильной работе варочной поверхности:

  1. Некоторые модели имеют плавкие предохранители, которые из-за сильного скачка напряжения могут перегореть. Их стоимость невелика, процедура замены довольно проста. Для того чтобы защитить дорогое оборудование от подобных ситуаций следует установить устройство защиты от скачка напряжения. При постоянном выходе из строя плавких предохранителей следует проверить особенности работы самого оборудования, так как проблема может заключаться не в показателях подаваемого напряжения.
  2. Конфорка может не работать по причине того, что пропал контакт на ТЭНе. Если проводок отпаялся можно обратно возобновить работу, для чего нужно иметь паяльник и уметь им пользоваться. Проблема может быть связана с блоком питания, на котором также часто пропадает контакт.

Изображение - Варочная панель аристон электрическая ремонт своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2Fremont_varochnoj_paneli-6-500x271

Если нагревательный элемент перегорел его нужно заменить на новый

Конструкция электрических варочных панелей довольно сложна, однако многие ее элементы обладают высокой надежностью.

Принцип работы индукционной варочной панели заключается в непосредственном нагреве содержимого посуды, а не поверхности плиты или самой посуды. По причине того, что варочная поверхность остается постоянно холодной подобная кухонная техника пользуется большой популярностью.

Можно выделить несколько проблем, при которых ремонт индукционной варочной панели можно провести самостоятельно:

  1. Если варочная панель не включается или не выключается сразу не стоит паниковать. Современные модели от рассматриваемого производителя способны определять тип посуды, ее отсутствие на варочной панели. Поэтому если посуда не подходит для индукционного нагрева или она не установлена, значит, срабатывает защитный механизм. Не стоит забывать о том, что индукционные плиты не проводят нагрев самой варочной поверхности.
  2. Если слабый нагрев, то изначально следует проверить тип используемой посуды, подходит ли она под рекомендации.
  3. Ремонт индукционных варочных панелей, как и в предыдущем случае, нужно начинать с проверки цепи на наличие или отсутствие контакта. Часто из строя выходят предохранители, так как в сети часто бывают скачки напряжения. В этом случае просто меняется предохранитель.
Видео (кликните для воспроизведения).

В остальном ремонт индукционных варочных поверхностей схож с ремонтом электрических панелей.

Изображение - Варочная панель аристон электрическая ремонт своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2Fremont_varochnoj_paneli-13-500x363

Индукционная варочная панель

Для проведения ремонта варочной электрической и индукционной панели нужно иметь нижеприведенные инструменты:

  1. Набор отверток. Для того чтобы провести многие демонтажные работы нужно иметь несколько разных отверток, которые могут отличаться по размеру и виду наконечника. Кроме обычных отверток, следует обратить внимание на необходимость наличия индикатора, который определяет наличие напряжения.
  2. Монтажный нож используется часто при проведении электромонтажных работ. Как правило, он необходим для изменения длины, зачистки жил провода и других подобных работ.
  3. Плоскогубцы часто используются при проведении монтажных работ. При этом они часто имеют острую часть, которая может использоваться для перекусывания жил.
  4. Часто необходимо иметь кусачки для работы с проводами.

Кроме этого, для определения величины напряжения может понадобиться мультиметр. Он определяет различные параметры подаваемого тока. Паяльник может понадобиться при проведении ремонтных работ.



Изображение - Варочная панель аристон электрическая ремонт своими руками proxy?url=http%3A%2F%2Finfoelectrik.ru%2Fwp-content%2Fuploads%2F2016%2F10%2Fglass-cooktop

Высокая технологичность варочных панелей вызывает сомнения о возможности их ремонта своими руками у пользователей и домашних мастеров. Но, как и все сложное электронное оборудование, кухонные поверхности состоят из отдельных функциональных блоков, взаимодействующих между собой.
Читайте так же:  Ремонт своими руками форд транзит коннект

Разобравшись в функциональности и взаимодействии компонентов, изучив методы определения часто встречающихся неисправностей, поняв, что и благодаря чему включается, можно, не прибегая к услугам мастеров, осуществить несложный ремонт варочной панели своими руками.

Все современные варочные поверхности работают по одному принципу – пользователь воздействует на сенсоры управления, благодаря чему включаются силовые реле, коммутирующие большие токи в нагревательных элементах.

Поэтому вначале нужно локализировать поломку, то есть определить дефектный узел. Предполагается, что кабель, клеммы подключения, предохранитель, наличие напряжения проверено, а ошибки набора команд исключены.

Варочными поверхностями (панелями) называют электронагревательные кухонные приборы (электроплиты) имеющие стеклокерамическое внешнее покрытие. Стеклокерамика имеет большую прочность, позволяющую выдерживать значительный вес посуды, и обладает хорошей теплопроводностью.

Привлекательный внешний вид, который некоторые производители (например, Hansa) дополняют художественными декорациями, позволяет стильной варочной панели удачно вписываться в современный дизайн кухни.

Художественный дизайн варочной поверхности

Нагревательные элементы, скрытые под стеклокерамической поверхностью, бывают нескольких типов:

  • Спиральные, работающие наподобие обычных ТЭНов;
  • Гофрированные ленты (модифицированные нити накаливания);
  • Галогенные инфракрасные лампы (технология HaloLight);
  • Индукционные катушки, нагревающие только материал посуды.

Изображение - Варочная панель аристон электрическая ремонт своими руками proxy?url=http%3A%2F%2Finfoelectrik.ru%2Fwp-content%2Fuploads%2F2016%2F10%2Fe4e29baa05ed637930e0d800b6d5d759ce2edac3

Различные конструкции термоэлектрических конфорок

Конфорки первых трех типов преобразуют электрический ток в тепло по закону Джоуля-Ленца по тому же принципу, как нагревается нить накаливания в обычной лампочке или спираль в обычном электронагревательном элементе. О принципе нагрева с помощью индукции подробно описано в статье об индукционных котлах. О ремонте индукционных варочных панелей своими руками будет рассказано ниже.

Термоэлектрические нагреватели имеют уложенную в термостойком материале термовыделяющую гофру или спираль, клеммы подключения, а также датчики нагрева, представленные в виде биметаллической пластины, расположенной на линии радиуса или диаметра конфорки. Расширяясь, биметаллическая пластина воздействует на контакты, замыкая или размыкая их.

Устройство конфорки варочной поверхности

В зависимости от конструкции варочной панели, контакты термодатчика могут быть силовыми (действующими наподобие термостата), или сигнальными, включенными в электронную цепь управления. Неисправности датчиков (термостатов) являются частой причиной того, что конфорка варочной панели не включается.

В общем, ремонт варочных панелей мало отличается от починки электроплит, которая подробно описан в одной из статьей данного ресурса. Основное визуальное отличие – это наличие стеклокерамической поверхности и тип нагревателей, спирали которых видно через прозрачную поверхность. Также характерной отличительной особенностью является сенсорный электронный блок и полное отсутствие привычных рычагов управления.

Изображение - Варочная панель аристон электрическая ремонт своими руками proxy?url=http%3A%2F%2Finfoelectrik.ru%2Fwp-content%2Fuploads%2F2016%2F10%2Fremont_varochnoj_paneli-1-300x225

Сенсорный блок управления варочной панели

Поэтому наибольшую трудность при ремонте электрических варочных поверхностей представляет электронный сенсорный блок управления, являющийся также дисплеем. Для его ремонта своими руками потребуется знания в радиотехнике и специальное оборудование.

Но в остальном, варочная панель мало чем отличается от электроплиты – нагревательные элементы включаются силовыми реле, управляемые электронной платой управления, которая получает сигналы от сенсора.

Но вначале, даже не разбирая корпус варочной панели можно определить неисправность сенсорного дисплея и электронного блока управления. Как правило, поступление команды от пользователя сопровождается звуковым сигналом и отображается на дисплее. Если нет никакой реакции на прикосновение, то становится ясно, что поломка в сенсоре.

Индикация исправно работающей варочной панели

Чувствительность сенсора может ухудшиться из-за сильного загрязнения поверхности. Следует помнить, что вся стеклокерамическая поверхность варочной панели требует тщательного ухода и очистки, иначе от скопления накипи и пригорания могут образоваться трещины.

Эксплуатация плиты с треснувшей стеклокерамикой приведет к ее дальнейшему разрушению и поломке, поэтому нужен своевременный уход и очистка варочных панелей, как показано на видео:


Если очистка поверхности над сенсором не принесла результатов, следует отключить варочную панель от сети, предварительно обесточив линию, разобрать корпус и вынуть электронную плату с сенсорами.

Электронная плата с элементами индикации и сенсорами управления

Как видно из рисунка, электронная плата блока управления имеет множество мелких деталей, в том числе микросхем, поэтому ремонт подобного модуля своими руками требует глубоких познаний в радиотехнике. Если достоверно установлена неисправность сенсорного блока управления, то данную плату лучше отнести в специализированную ремонтную мастерскую.

Если поверхностная диагностика не дала результатов (команда включается, но нагрева не происходит), следует искать неисправность в силовом блоке коммутации. Некоторые модели варочных панелей могут самостоятельно диагностировать некоторые неполадки, сигнализируя о них при помощи высвечивающихся на дисплее кодов ошибок. Следует внимательно изучить инструкцию пользователя и данные коды – это позволит сэкономить время при поиске неисправности.

Коды ошибок некоторых варочных панелей

Силовой блок управления (коммутации) варочной панели состоит из группы реле, управляемых электронным сенсорным блоком. При выборе режима работы включается одно или несколько реле, обеспечивая питание соответствующих нагревательных элементов.

Стрелками обозначены силовые реле

Даже для начинающего мастера будет несложно своими руками разобрать корпус панели, чтобы самостоятельно определить неисправность нагревательного элемента или силового реле. Для этой цели понадобится мультиметр и навыки работы с ним. Также нужно будет определить сам тип нагревательного элемента, чтобы правильно его проверить (например, сопротивление индукционной катушки близко к нулю).

Более опытные мастера часто используют другой метод – проверяют поступление напряжения на основные узлы, продвигаясь от клемм питания через силовые реле к нагревательным элементам. Силовые релейные контакты могут подгорать из-за частого включения, и проверка наличия напряжения на входных клеммах конфорки позволит определить срабатывание реле.

Читайте так же:  Телефона sony ericsson k790i ремонт своими руками

Изображение - Варочная панель аристон электрическая ремонт своими руками proxy?url=http%3A%2F%2Finfoelectrik.ru%2Fwp-content%2Fuploads%2F2016%2F10%2FA83.jpg743200591b96124b2b5d61610f94ab0b27e2b6737-300x225

Измерение напряжения питания конфорки

Следует помнить, что многие элементы внутри корпуса пребывают под напряжением, опасным для жизни. Работа под напряжением требует сосредоточенности, внимательности и трезвого мышления

Если на клеммах конфорки присутствует нормальное напряжение питания, проверить работоспособность нагревательного элемента можно визуально – нить накаливания должна разогреваться. Но, если конфорка включается, но не разогревается до требуемой температуры, нужно измерить протекающий ток. Легче всего это сделать, не разрывая цепь, при помощи мультиметра, оснащенного токоизмерительными клещами.

Применение токоизмерительных клещей для проверки тока в силовых цепях варочной панели

Зная максимальную мощность конфорки и напряжение питания можно по закону Ома рассчитать номинальный ток. В случае с нагревательными элементами, работающими наподобие ТЭНа, уменьшение тока и температуры нагревания может быть связано с неисправностями в электронном блоке управления, терморегулирующих элементах или в силовых реле.

Если плохо нагревает галогенная конфорка, то возможны внутренние химические изменение в составе газа в нагревательном элементе или вырождение спирали. В этом случае, если исключены все другие возможные неисправности, следует извлечь нагреватель HaloLight и заменить его.

Изображение - Варочная панель аристон электрическая ремонт своими руками proxy?url=http%3A%2F%2Finfoelectrik.ru%2Fwp-content%2Fuploads%2F2016%2F10%2FIMG_20160105_222700-1024x758-300x225

Внешний вид конфорок варочной панели без стеклокерамического покрытия

Бывает, что конфорка включается, но проработав некоторое время, выключается раньше положенного срока. Неправильная работа нагревательного элемента может быть связана с неисправностью датчика температуры, установленного на конфорке. Чтобы не менять всю дорогостоящую конфорку, необходимо своими руками разобрать датчик, почистить или подогнуть его контакты, как это показано на видео:

Для проведения диагностики и ремонта варочных панелей придется осуществить демонтаж оборудования из столешницы, отключить клеммы питания и разобрать корпус. Нужно помнить, что стеклокерамическое покрытие уязвимо к точечным ударам и нагрузкам. Поэтому переворачивая варочную панель, следует избегать попадания мелких предметов под поверхность, чтобы вес корпуса не был приложен к одной точке.

Обязательная аккуратность на рабочем месте при ремонте варочной панели

Само собой нужно избегать ударов, царапин и небрежного отношения. Следует внимательно изучить крепежные механизмы оборудования – это могут быть болтовые соединения, шурупы или защелки. Некоторые элементы – например, электронная плата, может быть дополнительно зафиксирована при помощи клея или клейкой ленты. Разбирая ту или иную модель варочной поверхности, следует предварительно изучить имеющиеся в сети Интернет статьи, изображения, видео.

Опытные мастера всегда проверяют физическую прочность клеммных соединений (при снятом напряжении) – очень часто именно плохой контакт является причиной того, что какая-то конфорка не включается. Если при помощи мультиметра обнаружена неисправная конфорка, или определена поломка в электронной плате то ее можно отключить одними только своими руками, без помощи паяльника, и отнести в мастерскую, где для замены радиоэлементов или реле потребуются навыки работы с паяльником и умение работать с радиодеталями.


На еще одном видео ниже мастер описывает поиск неисправности, показывает процесс демонтажа и разборки оборудования и определение неисправного реле, подразумевая, что выпаивание и пайка реле является общеизвестным действием.


Следует очень внимательно осуществлять проверку цепей, чтобы ничего не перепутать. На видео выше автор перепутал реле, но при этом ничего страшного не случилось. Но, далеко не всегда ошибка при радиомонтаже может обойтись без последствий, таких как короткое замыкание, перегорание силовых цепей и выход из строя радиодеталей.

Особенности работы индукционных нагревателей очень часто могут быть интерпретированы как поломка – команда дана, но конфорка не включается, нет характерного свечения, и нагрева не происходит. Дело в том, что металл посуды и катушка конфорки образуют единый колебательный контур, благодаря чему возникают колебания высокой частоты, индуцирующие токи в металлической кухонной утвари.


Вихревые и поверхностные токи в металле посуды ее разогревают, благодаря чему происходит процесс приготовления пищи. Сама варочная поверхность при этом тепла не выделяет, но может нагреваться от посуды, стоящей на ней. Система защиты индукционной варочной панели не позволит ей включиться, если на ней не стоит ничего металлического.

Как говорилось выше, подробно физические процессы и принцип нагрева с помощью индукции описан в предыдущей статье об индукционных котлах – следует ознакомиться с данным материалом, чтобы иметь понимание о работе подобного оборудования. В случае с варочными панелями индукционный нагрев применяется для разогрева посуды, но принцип остается такой же.

Изображение - Варочная панель аристон электрическая ремонт своими руками proxy?url=http%3A%2F%2Finfoelectrik.ru%2Fwp-content%2Fuploads%2F2016%2F10%2Findukcionnaj_plita_clatronic_dki_3184_-512x512-300x225

Рабочая поверхность индукционного нагревателя не обжигает сразу после выключения

Ремонт индукционных варочных панелей требует понимания работы генератора высокой частоты и автоколебательных процессов, происходящих в электронной схеме. Наиболее подвержены поломкам силовые ключи (транзисторы), диоды и высоковольтные конденсаторы, являющиеся частью контура. Подобные транзисторы часто являются полевыми (MOSFET), и не прозваниваются как биполярные полупроводниковые приборы, но можно определить их выход из строя.


Следует найти схему индукционного нагревателя с обозначениями номиналов элементов. Для мастеров, владеющих осциллографом, будет очень кстати наличие приведенных на схеме осциллограмм, измеренных в контрольных точках. Без схемы и лабораторного оборудования найти неисправность в электронной плате можно при визуальном осмотре и прозвания отдельные компоненты.
Читайте так же:  Ремонт лед телевизора самсунг своими руками

Как показано на видео, мастера в сервисных центрах могут определять неисправности в электронных схемах, полагаясь на опыт, имея в наличии оборудование и большой запас различной элементной базы, чтобы осуществлять ремонт методом замены вышедших из строя элементов. Поверхностная диагностика основных компонентов осуществляется методом проверки на пробой.


Варочная поверхность — один из важнейших приборов на кухне, и, как и любая другая техника, подвержены поломкам, но произвести ремонт своими руками достаточно просто . Если неисправность обнаружилась в течение гарантийного срока — вашу плиту отремонтируют бесплатно. Но если поломка произошла спустя несколько лет, можно попробовать отремонтировать варочную панель своими руками, так как обращение к специалистам может стоить немногим дешевле покупки новой плиты.

В этой статье, наши специалисты перечислили все неисправности варочных панелей и поэтапно разобрали процесс ремонта неисправностей своими руками.

Не включается варочная панель — самая распространенная неисправность электрических панелей, устройство включено в розетку, но не работает совсем, либо не греется только одна из конфорок. Ремонт своими руками можно разобрать на следующие этапы:

  1. Проверяем напряжение в розетке, из за больших нагрузок контакты розетки часто перегорают.
  2. Проверяем вилку и шнур на предмет механических повреждений — могут банально коротить или вовсе обрывать цепь. Чаще всего повреждения наблюдаются в местах подключения панели в розетку. Нашли повреждения — производим замену шнура.
  3. Отключаем питание, снимаем крепеж и проводим демонтаж поверхности со столешницы. Разбираем поверхность и переходим к следующему шагу.
  4. Берем мультиметр и проверяем трансформатор, следующим шагом проверяем термопредохранитель. При отсутствии сопротивления или если оно значительно отличается от заявленного производителем, необходима замена деталей, продаются они во многих магазинах электроники.
  5. Не работает одна конфорка на варочной панели — необходимо проверить все провода, а также их соединения с конфорками, терморегулятором, переключателями, панелью управления на факт обрыва цепи. Если визуально неисправность не видно, все контакты на своих местах, берем мультиметр и проверяем каждое соединение.

Если у вас нет мультиметра, для ремонта можно использовать индикаторную отвертку, которой можно проверить наличие напряжения на всех участках цепи. Также рекомендуем посмотреть видео, которое поможет самому сделать ремонт варочных поверхностей.

Смотрите также – Как установить варочную панель в столешницу своими руками

Основные неисправности, с которыми могут столкнуться пользователи электрических варочных панелей, следующие:

Смотрите также – Как подключить варочную панель своими руками

Индукционные панели хоть и являются наиболее современными и высокотехнологичными приборами, однако тоже не застрахованы от неисправностей. Разберем основные неисправности индукционных панелей, и какой ремонт можно попробовать осуществить своими руками.

  1. Не включается индукционная варочная поверхность или сразу выключается — чаще всего это особенность этого вида панелей, а не неисправность. Индукционные панель имеют защитную функцию, если вы используете не подходящий диаметр или материал посуды, панель автоматически выключит питание, при этом конфорка нагреваться не будет. Так же конфорка автоматически выключится, если вы убираете посуду с поверхности.
  2. Индукционная плита греет долго и слабо — опять же читаем требования к посуде в инструкции. 90% неисправностей индукционных плит связаны с неправильной посудой.
  3. Самостоятельно включается индукционная панель, хотя посуды на конфорке нет. Уберите все металлические предметы и очистите плиту от соли, если это не помогло, у вас проблема в блоке управления, требуется его ремонт или замена. Лучше обратится в сервис.
  4. Индукционная панель не работает. Принцип диагностики и ремонта не меняется,специалисты первым делом проверяют предохранитель. потом позванивают всю цепь на обрыв и заменяют перегоревшую деталь.

Изображение - Варочная панель аристон электрическая ремонт своими руками proxy?url=http%3A%2F%2Ftehrevizor.ru%2Fwp-content%2Fuploads%2F2016%2F06%2F%25D0%25A0%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582%25D0%25B8%25D1%2580%25D1%2583%25D0%25B5%25D0%25BC-%25D0%25B8%25D0%25BD%25D0%25B4%25D1%2583%25D0%25BA%25D1%2586%25D0%25B8%25D0%25BE%25D0%25BD%25D0%25BD%25D0%25BD%25D1%2583%25D1%258E-%25D0%25B2%25D0%25B0%25D1%2580%25D0%25BE%25D1%2587%25D0%25BD%25D1%2583%25D1%258E-%25D0%25BF%25D0%25B0%25D0%25BD%25D0%25B5%25D0%25BB%25D1%258C-%25D1%2581%25D0%25B0%25D0%25BC%25D0%25BE%25D1%2581%25D1%2582%25D0%25BE%25D1%258F%25D1%2582%25D0%25B5%25D0%25BB%25D1%258C%25D0%25BD%25D0%25BE

Последняя разновидность варочных приборов — газовая поверхность. Одна из самых простых и легко поддающихся ремонту своими руками. Электроники используется меньше, поэтому неисправностей не много и все легко устраняются.

  • Не зажигается или плохо зажигается газ. Сразу проверяем электроподжиг (пьезо) на наличие засора или жидкости. В 90% случаев достаточно тщательно вымыть его и высушить. Если это не помогло, проверяем наличие электричества в цепи подводящей к катушке пьезо.
  • Не включается газовая варочная панель, потому что газ не поступает к конфорке. Ремонт варочных панелей в этих случаях не нужен, достаточно профилактики. Проверяем газовую трубу, если кран открыт и газ есть в системе, переходим к проверке форсунок. Засор происходит жиром или остатками еды, достаточно произвести очистку. Не забывайте насухо протирать после чистки, влаги оставаться не должно. Если останется влага пьезо зажигаться не будет.

Изображение - Варочная панель аристон электрическая ремонт своими руками proxy?url=http%3A%2F%2Ftehrevizor.ru%2Fwp-content%2Fuploads%2F2016%2F06%2F%25D0%259A%25D0%25B0%25D0%25BA-%25D1%2581%25D0%25B0%25D0%25BC%25D0%25BE%25D1%2581%25D1%2582%25D0%25BE%25D1%258F%25D1%2582%25D0%25B5%25D0%25BB%25D1%258C%25D0%25BD%25D0%25BE-%25D0%25BE%25D1%2582%25D1%2580%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582%25D0%25B8%25D1%2580%25D0%25BE%25D0%25B2%25D0%25B0%25D1%2582%25D1%258C-%25D0%25B3%25D0%25B0%25D0%25B7%25D0%25BE%25D0%25B2%25D1%2583%25D1%258E-%25D0%25B2%25D0%25B0%25D1%2580%25D0%25BE%25D1%2587%25D0%25BD%25D1%2583%25D1%258E-%25D0%25BF%25D0%25BE%25D0%25B2%25D0%25B5%25D1%2580%25D1%2585%25D0%25BD%25D0%25BE%25D1%2581%25D1%2582%25D1%258C

Современные варочные плиты оснащены датчиками определения неисправностей и модулями диагностики, на экране появляется код ошибки. Находим код в инструкции и выполняем указанные рекомендации по устранению конкретной неисправности. Используйте форумы, там можно найти реальные отзывы и опыт по ремонту своими руками от специалистов и других пользователей, именно вашей модели с подробными инструкциями и фото.

Если проанализировать все неисправности варочных панелей, которые могут встретиться при эксплуатации, можно с уверенностью сказать, что большинство из них поддаются ремонту своими руками.

  • Сгорел предохранитель
  • Оборвался контакт
  • Нарушена цепь
  • Повреждения кабеля
  • Засорения плиты, форсунок
  • Сломался ТЭН
  • Не работает сенсор
Читайте так же:  Brother швейная машина ремонт своими руками

Все эти неисправности устраняются своими руками, если вы столкнулись с более сложной проблемой и не уверены в своих знаниях и силах, обратитесь в сервисный центр.

Сегодня популярность бытовой техники, работающей от электричества, постоянно растет, но в процессе эксплуатации иногда происходят незначительные поломки. Электрическая плита присутствует на каждой современной кухне – она является сердцем этого помещения. Когда кухонная помощница выходит из строя, многие домашние умельцы интересуются, можно ли осуществить ремонт электроплиты своими руками?

Во-первых, домашний мастер, решивший самостоятельно починить электрическую плиту, должен как минимум разбираться в электрических приборах, знать элементарные основы электротехники и правила безопасности при проведении такого вида работ. Во-вторых, нужна уверенность в том, что вы сможете выполнить столь сложный ремонт, а главное — найти и устранить основную причину поломки. В-третьих, необходимо подготовить специальный инструмент.

При демонтаже электрических плит вам понадобятся отвертки различного назначения: под крест или шлицу, с разной толщиной, так называемого специалистами жала. Обязательно нужны будут ключи — рожковые и накидные, пассатижи, кусачки. Для внутренних работ в корпусе изделия пригодится паяльник, бокорезы, изоляционная лента и, конечно же, специальный прибор для измерения напряжения и сопротивления.

На фотографии показан только примерный набор необходимого инструмента — во время работы ассортимент используемого инструмента имеет свойство к значительному расширению.

Электрическая плита выглядит весьма внушительно — это сложный бытовой прибор, но его конструкция довольно проста, а все основные рабочие элементы находятся в специальном жаропрочном корпусе, который сделан из нержавеющей стали.

Принцип действия аналогичен всем электрическим бытовым приборам: ток, проходя через нагревательные элементы (ТЭН), нагревает их до заданной температуры. Плита имеет на варочной поверхности несколько конфорок, причем их количество варьируется: минимум две, а стандарт — 4 шт. Например, у бюджетной электроплиты Мечта 15М всего две конфорки и небольшая духовка, а изделие белорусских инженеров Гефест имеет стандартный набор конфорок и объемный духовой шкаф.

Строение конфорок довольно разнообразное. Классика — это конфорки на эмалированной варочной поверхности с ТЭН внутри, современные — сплошные поверхности из керамики со встроенными в них различного типа нагревателями. Рассмотрим основные типы конфорок.

  1. Старые отечественные варианты укомплектованы изделиями из чугуна, они медленно нагреваются и также остывают, создавая на кухне паровой эффект, но зато они устойчивы к воздействию влаги и высокой температуры.
  2. Трубчатые спирали — они сделаны из полой трубки, при нагревании такие устройства не только отдают тепло, но и способствуют циркуляции теплого воздуха внутри их корпуса, что значительно повышает эффективность их работы. Эти изделия очень сложно отремонтировать самостоятельно.
  3. Конфорки из керамики очень просты по конструкции, их несложно отремонтировать в домашних условиях — спираль из нихрома уложена в специальные ячейки по кругу и закреплена. В современных моделях все чаще используются стеклокерамические сплошные плиты — они более долговечные и их легко мыть.
  4. Галогенные устройства — это специальные конфорки с аналогичным излучателем, которые устанавливаются в разных местах варочной поверхности. Плита с такими конфорками обеспечивает быстрый нагрев, за секунду, и малый расход электроэнергии, поэтому они самые экономные, но ремонтом могут заниматься только профессиональные мастера.

Все модели современных плит для передачи тока к конфоркам используют силовой провод специального сечения, кроме этого, они соединены с регуляторами и термостатами, обеспечивающие их защиту от перегрева.

В разных моделях контроль уровня нагревания осуществляется по-разному: при помощи ручного изменения режима приготовления пищи или специальных таймеров и сигнализаторов, которые осуществляют контроль.

Во время эксплуатации электрических плит пользователи могут столкнуться с такими типичными неисправностями.

  1. Иногда при включении изделия появляется запах горелого — надо выключить плиту и осмотреть конфорки, на которых могли остаться остатки пригоревшей пищи, которые легко удаляются. Когда появляется запах горелой пластмассы или резины, то надо вызывать мастера.
  2. ТЭН не нагревается — здесь вина конфорки или соединительных проводов, но для начала надо проверить органы управления, может быть там отошел контакт.
  3. Невозможно настроить оптимальную температуру нагревания конфорки — необходимо произвести ремонт переключателя.
  4. Не нагревается конфорка — если у вас внутри стоит спираль, то часто происходит ее разрыв от перегрева или попадания влаги. В таком случае починить электроплиту весьма несложно — замените спираль, вот и весь ремонт.
  5. Плохо работает духовой шкаф — необходимо прозвонить ТЭНы, в 100% это их вина, требуется замена, т. к. они не ремонтируются.

Внимание! Если подключение электроплиты выполнялось самостоятельно, то ни один сервис не будет делать ремонт бесплатно — вы лишились права на гарантийное обслуживание.

Процесс поиска отказа оборудования не зависит от модели изделия и типа варочной плиты или установленных на ней конфорок.

  • Вначале при помощи вольтметра необходимо проверить напряжение. Не стоит исключать возможность срабатывания автомата защиты, может быть нарушена изоляция проводки или причина кроется в розетке. Если это так, то надо разбирать ее, и уточнять причину.
    Изображение - Варочная панель аристон электрическая ремонт своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F03%2Fimage006-1
  • Если индикатор светится на панели управления, а плита не работает, то нет подачи тока на конфорки, значит, нужно разобрать плиту.
  • Следует проверить исправную работу блока управления механического или электронного типа — измерить прибором поступление тока на клеммы конфорок.
  • Проверить ТЭН каждой конфорки, чтобы найти перегоревшую спираль.
    Изображение - Варочная панель аристон электрическая ремонт своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F03%2Fimage007-5
  • Осмотреть все термодатчики, реле и различные регуляторы.
  • Читайте так же:  Ремонт в прихожей идеи своими руками хрущевка

    Наша задача — найти неисправность и локализовать образовавшуюся проблему. Выполнив все рекомендации, вы обнаружите причину отказа техники, а как починить ее, мы расскажем немного позже.

    Модели плит бывают разные не только по внешней форме, но и по габаритам, конструкции — невозможно описать алгоритм разборки, который будет подходить ко всем изделиям. Общим фактором для всех является наличие термоизоляционного слоя — вот с ним нужно работать предельно осторожно. Пользователи должны знать, что асбестовая пыль прокладок под конфорками в старых моделях очень вредна для здоровья — учитывайте этот факт, когда происходит разборка архаичных плит.

    Вначале демонтируется варочная панель — она крепится при помощи винтов, если их открутить, то она легко снимается. Под ней находятся конфорки, подводящие провода к ним и механическим регуляторам температуры, которые расположены на лицевой панели.

    Все это необходимо демонтировать, чтобы добраться в нижнюю часть, где находятся ТЭНы духовки.

    У современной электрической плиты с варочной поверхностью из стеклокерамики разборка корпуса для ремонта будет отличаться — для того, чтобы проникнуть внутрь, необходимо просто убрать верхнюю панель.

    Важно! Ремонт стеклокерамических варочных поверхностей выполняется только специалистами сервисного центра — дилетантам с поверхностными знаниями и отсутствия опыта лучше не касаться столь сложного оборудования.

    Ниже приведены распространенные поломки электрических плит. Некоторые из них можно устранить самостоятельно, другие требуют профессиональной диагностики и ремонта.

    Если у вас плита с конфорками, то, чтобы поменять их, действовать надо по такой методике.

    1. Откручиваем гайку и убираем заземление.
    2. Под ним может быть кольцо или скоба, прижимающая деталь к основанию.
    3. Конфорка крепится резьбовым соединением или просто вставляется в специальное отверстие. При первом варианте смазываем резьбу маслом и осторожно пытаемся выкрутить ее из корпуса, во втором случае — поддеваем отверткой и вынимаем.
    4. Если модель старого образца, то перегоревшие конфорки лучше сразу заменить современными и экономичными образцами, подходящими по габаритам.
      Изображение - Варочная панель аристон электрическая ремонт своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F03%2Fimage012-1
    5. Если конфорки в исправном состоянии, то причина отказа находится в блоке управления — через механические регуляторы проходит ток большой величины, и на нежных контактах могут образоваться нагары, которые зачищаются мелкой наждачной бумагой.

    Здесь приведена пошаговая инструкция, как отремонтировать или заменить переключатель у электрических плит.

    1. Если при проворачивании регулятора нет щелчков, то это говорит о том, что он неисправен.
    2. Существует оригинальная проверка его состояния: ставим регулятор в среднее положение, подаем напряжение на плиту, автоматика защиты должна срабатывать — включаться и выключаться через 30 сек.
    3. Перед снятием ручек необходимо изучить инструкцию — на некоторых моделях они не разбираются (Gefest, Kaiser).
    4. Вначале снимаются регулирующие ручки снаружи, затем откручиваем переднюю панель.
    5. Под ней установлена планка, которую необходимо снять, чтобы добраться до сломанного регулятора.

    Если неслышно щелчка при включении реле, то необходимо проверить наличие сигнала — при его отсутствии причина кроется в самом микропроцессоре или каскаде на выходе. Чтобы отремонтировать электронный блок, надо иметь принципиальную схему и разбираться в сложностях радиотехники. Если нет знаний и навыков, то лучше обратиться к специалистам — иначе придется покупать новую электрическую плиту.

    Современные электрические плиты на ТЭНах довольно часто используют терморегулятор нагрева конфорки каскадного типа.

    Иногда происходит поломка такого регулятора, которому можно найти идентичную замену. Умудренные опытом мастера советуют устанавливать симисторный тип такого устройства, только надо брать с запасом по мощности и силе тока. В некоторых моделях он устанавливается на одной плате вместе с радиатором. Когда конфорка плиты работает на максимуме, а регулировку нагрева изменить невозможно, то это говорит о том, что именно регулятор вышел из строя по неизвестной причине — его срочно надо заменить.

    Каждый пользователь должен понимать, что современные бытовые приборы напичканы электроникой, каждая модель имеет свой, отличный от других нюанс изготовления и управления — механический или электронный. Постороннее вмешательство без особых знаний и навыков может негативно воздействовать на нежную начинку электрических плит.

    Если у вас стоит простая плита с конфорками на эмалированной варочной поверхности, то отремонтировать ее можно своими силами, предварительно посмотрев видео:

    Изображение - Варочная панель аристон электрическая ремонт своими руками photo3432
    Автор статьи: Артем Кондратьев

    Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

    Обо мнеОбратная связь
    Оцените статью:
    Оценка 5 проголосовавших: 1

    ОСТАВЬТЕ ОТВЕТ

    Please enter your comment!
    Please enter your name here
