Ремонт пневматики своими руками

Мы постараемся ответить на вопрос: ремонт пневматики своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Изображение - Ремонт пневматики своими руками proxy?url=http%3A%2F%2Fpwpn.ru%2Fwp-content%2Fuploads%2F2015%2F07%2Fremont_pnevmaticheskogo_oruzhiya_3-351x185

Ремонт пневматических ружей, винтовок, пистолетов может проводиться самостоятельно. Для этого потребуется внимательность и аккуратность при разборке устройства и совершении манипуляций с деталями, их замене. При ремонтных работах можно не только восстановить оружие, находящееся в аварийном состоянии, но и улучшить качество его работы, по сравнению с первоначальным состоянием.

Изображение - Ремонт пневматики своими руками proxy?url=http%3A%2F%2Fpwpn.ru%2Fwp-content%2Fuploads%2F2015%2F07%2Fremont_pnevmaticheskogo_oruzhiya_1-326x178

Особенности ремонта деталей пневматического оружия:

Изображение - Ремонт пневматики своими руками proxy?url=http%3A%2F%2Fpwpn.ru%2Fwp-content%2Fuploads%2F2015%2F07%2Fremont_pnevmaticheskogo_oruzhiya_2-600x399

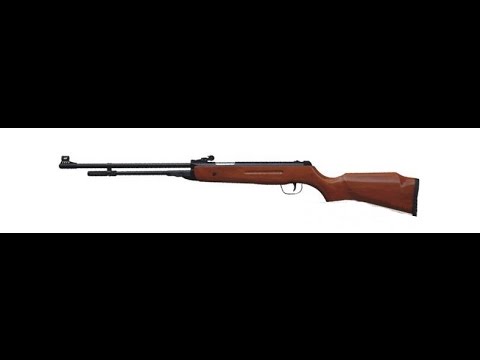

Ремонт пневматической винтовки

  • Кроме выполнения работ, с помощью которых осуществляется ремонт и модернизация пневматического оружия, сразу после его покупки требуется регулирование задней части приклада. В пределах 1,5 см данный элемент можно передвигать из стороны в сторону.
  • Для настройки прицела и возможности подстроить под себя оружие, а также после замены данного элемента необходимо перекручивать расположенные рядом винты. Смена настроек осуществляется после каждого выстрела, произведенного с расстояния 10 м от цели.
Видео (кликните для воспроизведения).

Этот элемент в используемых долгое время моделях часто изнашивается (например в пневматическом пистолете Макарова). Иногда случаются такие ситуации, что полностью пригодными для применения от накопителя остаются только резиновые кольца.

Изображение - Ремонт пневматики своими руками proxy?url=http%3A%2F%2Fpwpn.ru%2Fwp-content%2Fuploads%2F2015%2F07%2Fmodernizaciya_vintovki__izgotovlenie_novogo_nakopitelya_1-600x406

Можно самостоятельно выполнить кардинальную модернизацию оружия, изготовив новый накопитель:

Данные правила пригодятся и при модернизации пневматики PCP и Глетчер, о ней далее.

Часто замена накопителя помогает обновить работу старого оружия, на функционирование которого уже никто не рассчитывал. Благодаря данному методу можно быстро и просто осуществить ремонт и апгрейд пневматического оружия.

Изображение - Ремонт пневматики своими руками proxy?url=http%3A%2F%2Fpwpn.ru%2Fwp-content%2Fuploads%2F2015%2F07%2F34

Если вы купили себе пневматику, стоит обязательно приобрести насос высокого давления для пневматики.

О видах и названиях пистолетов, читайте здесь.

О том, как правильно стрелять из снайперской винтовки смотрите по адресу: http://pwpn.ru/obuchenie/snajperskaya.html

Если какие-либо элементы установлены неправильно или плохо прилегают друг к другу, происходит сильная утечка воздуха, что ухудшает работу всей системы. Основной проблемой, приводящей к разгерметизации, является работа досылателя.

На нем есть специальные резиновые кольца, плотно прилегающие к окружающим внешним и внутренним деталям. Если они не установлены, следует их самостоятельно выкроить и вмонтировать в систему. В современном оружии они присутствуют неизменно.

Следует регулярно вести контроль за состоянием резиновых колец. Примерно по прошествии 1500 выстрелов они начинают пропускать воздух. Как только будет замечено данное несовершенство, следует сразу заменить резиновые элементы на новые.

Обзорный материал про пневматический пистолет Дрозд, читайте тут.

Изображение - Ремонт пневматики своими руками proxy?url=http%3A%2F%2Fpwpn.ru%2Fwp-content%2Fuploads%2F2015%2F07%2Fzamena_pruzhiny_pnevmaticheskogo_oruzhiya_1-600x517

Пружина пневматического оружия

Приобретается подходящая по размеру пружина. При покупке на ее длину обращать внимание не надо. Имеет значение только диаметр и упругость. Когда производится переустановка, иногда возникает необходимость в укорочении данного элемента. Для этого срезается необходимое количество колец.

Если мощность оружия, которую придал ему производитель, владельца не устраивает, потребуются кардинальные изменения, касающиеся расточки задника.

В этом случае для пружины оставляется больше места, путем вырезания слоя металла с внутренней части задника. Обычно максимальная толщина срезанного слоя не превышает 1,5 см, иногда немного больше.

Для усиления эффекта можно подточить зубчики на рычаге взведения, если для конкретного вида оружия не предусмотрена трещотка. Данные манипуляции можно производить только при модернизации металлической конструкции. Если необходимо увеличение площади для пружины при пластиковом заднике, придется заменить его на конструкцию из металла, иначе человек рискует поломать оружие.

Смотрите также материал о том, как обращаться с пневматическими винтовками Диана тут.

Видео (кликните для воспроизведения).

Ремонт пневматической винтовки смотрите на видео:

Изображение - Ремонт пневматики своими руками proxy?url=http%3A%2F%2Fpwpn.ru%2Fwp-content%2Fuploads%2F2015%2F07%2FUpornoe_kolco_pnevmaticheskogo_pistoleta_1-600x450

Упорное кольцо пневматического пистолета

Данный элемент состоит из поршня и гильзы, фиксирующихся упорным кольцом. Если конструкция находится в исправном состоянии, то зазор между ними минимален, при свободном прохождении поршня в гильзе. МО (мертвый объем) желательно свести к минимуму, однако ликвидировать его на 100 % невозможно.

Если МО стало слишком большим, например, в результате сплющивания элементов от высокого давления, придется осуществить замену кольца.

Новое обязательно должно быть достаточно твердым и упругим. Поперечное сечение предпочтительно выбирать квадратным. В отличие от круглого, оно полностью входит в пазы, поэтому практически не растягивается и не деформируется.

Изображение - Ремонт пневматики своими руками proxy?url=http%3A%2F%2Fpwpn.ru%2Fwp-content%2Fuploads%2F2015%2F07%2FVtulka_osi_rychaga_pnevmaticheskogo_pistoleta_1-600x450

Во время систематической накачки рычага в нем появляется лишнее отверстие. Его нужно убрать путем вставки специально изготовленной втулки.

Детали производятся из стали. Если изготовленный элемент больше отверстия, то он механически увеличивается до еще большего размера.

Крепится эта деталь к основанию с помощью сварки или припаивается. Полученный подшипник будет обладать функцией скольжения, при этом рычаг имеет усиленную и надежную опору.

Изображение - Ремонт пневматики своими руками proxy?url=http%3A%2F%2Fpwpn.ru%2Fwp-content%2Fuploads%2F2015%2F07%2FPerednyaya_probka_nasosa_pnevmaticheskogo_pistoleta_1-600x450

Чтобы внешняя ось рычага не подвергалась чрезмерному изгибу, необходимо заменить переднюю пробку трубы, соорудив ее приближенной к диаметру данного элемента.

Этот элемент обеспечивает надежную фиксацию накопительной камеры. Когда производится интенсивная накачка, на все устройства накладывается значительная нагрузка, поэтому небольшого выступа на трубе может оказаться недостаточно для удержания накопителя. Если произошли какие-либо неполадки, можно самостоятельно изготовить и установить стопорное кольцо.

Производится оно из стали. Наружный и внутренний диаметр подгадывается под окружающие объекты. Чтобы обеспечивалась наивысшая функциональность, делается небольшой срез с помощью стандартного напильника. Проделываются отверстия в толще стенки кольца.

Они делаются небольшими и располагаются симметрично. Служат для гарантии точной фиксации кольца и предотвращают любое его движение. В отверстия вбиваются шпильки, надежно защищающие конструкцию от любых смещений.

Читайте так же:  Шлифки для кузовного ремонта своими руками

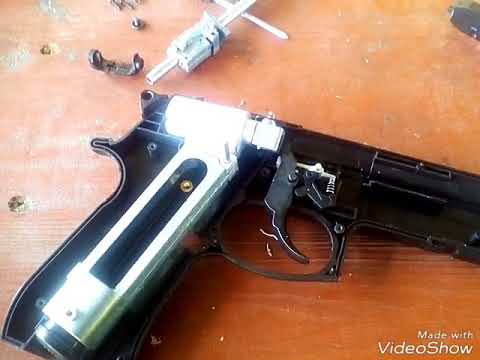

Ремонт пневматического пистолета смотрите на видео:

Маленькие неисправности можно устранить самостоятельно. Делается это быстро, если придерживаться нижеследующих рекомендаций:

  1. Когда уплотнитель начинает пропускать воздух, легче всего просто заменить его. Когда это невозможно, не стоит откладывать ремонт оружия. Достаточно подложить под него подкладку из картона или фольги. Для установки данного элемента нужно на время вытащить уплотнитель.
  2. Для проверки, необходима ли замена поршневого кольца, нужно отвести сам поршень до открытия четкой видимости данного элемента из резины. На кольцо нужно капнуть немного веретенного масла. После этого поршень закрывается и устанавливается в прежнее положение. Если на поверхность при этом проступают пузырьки масла, значит резиновое кольцо нуждается в замене.
  3. Когда разбирается пружинно-поршневое пневматическое оружие, нужно смазать поршень и резиновое кольцо гипосульфитмолибденовой смазкой. Это увеличит долговечность элементов.
  4. При возникновении ситуации, когда нажатие на спусковой крючок не вызывает выстрела, нужно проверить качество установки винта, служащего для правильного функционирования конструкции. Также следует проверить выступ предохранителя. Если он искривлен или сильно подается вперед, значит требуется его починка или замена.

Для получения положительного результата от ремонта пневматического оружия необходимо проводить все действия аккуратно, знать устройство пневматической винтовки.

Перед модернизацией или заменой каких-либо элементов нужно предварительно вымерить их оптимальные параметры и скреплять устройства качественно.

После осуществления апгрейда или ремонта оружия необходимо осуществлять постоянный уход за ним, тогда можно долгое время не беспокоиться о неполадках. Также ознакомьтесь с нашей статьёй которая расскажет как сделать пулеулавливатель для оружейной комнаты. Особого внимания заслуживает материал о нарушениях требований безопасности при обращении с оружием.

Эксплуатация пневматического оружия имеет свои особенности. Отсутствие регулярного ухода и бережного отношения может привести к появлению механических повреждений. Последующее выполнение ремонтных работ при этом будет сопряжено с определёнными трудностями. Может возникнуть необходимость в замене манжетов или перепусков, установке газовой пружины, а также в рихтовке ствола.

Чтобы определить корректность проведения действий такого типа, предварительно следует провести диагностику.

Под дефектацией понимается комплекс мер, направленный на выявление явных дефектов, а также на установление возможности дальнейшего использования оружия. При этом берётся во внимание уровень износа рабочих поверхностей, наличие сколов и трещин. Кроме этого, дефектация позволяет определить такие моменты:

  • наличие ржавчины на металлическом покрытии винтовки;
  • следы механических повреждений;
  • наличие повреждений деревянной части;
  • искривление ствола.

Проблемы со стволом могут возникать вследствие неправильной эксплуатации оружия или быть причиной заводского брака. В любом случае они должны быть разрешены.

Важность ремонта пневматического цилиндра обусловлена тем, что он выступает в качестве основного элемента оружия такого типа. Пневмоцилиндр состоит из гильзы, штока, поршня и фланцев. Проблемы с каждой из названных деталей может нарушить работу всей системы. При выполнении ремонтных работ следует учитывать конструктивные особенности данных элементов. Очень важно регулярно следить за тем, чтобы цилиндр не имел механических дефектов с наружной части, а в его внутренние полости не попадала грязь.

Изображение - Ремонт пневматики своими руками proxy?url=http%3A%2F%2Fpodpricelom.com%2Fwp-content%2Fuploads%2F2014%2F11%2FManzheta-pnevmaticheskoi-vintovki-300x225

Идеальным вариантом является использование манжета повышенной жёсткости. Однако по истечении определённого временного промежутка данный элемент может износиться, вследствие чего возникает необходимость в проведении работ по его замене. Главная сложность будет заключаться в том, что жёсткий манжет очень плохо одевается на грибок поршня и достаточно быстро приходит в негодность при попытках использования подручных средств.

В случае самостоятельного разрешения проблемы рекомендуется придерживаться следующей последовательность действий:

  1. Смазать грибок поршня специальной смазкой.
  2. Поместить манжет в кипящую воду (на 30-40 с).
  3. Достать и просушить манжет.
  4. Насадить манжет на грибок поршня вкручивающими движениями.
  5. Выполнить центрирование.
  6. Остудить манжет.

При достижении положительного результата после остывания манжета можно установить его в компрессор.

Обзор пневматических винтовок для охоты с калибром 9мм можно найти в этой статье. В чем отличия калибров для охоты.

Оптимальный перепуск в пневматическом оружии эквивалентен 3,2 мм. Если данный показатель будет меньше, то максимальное давление наступает раньше и держится несколько дольше. Вследствие этого пуля разгоняется очень медленно и вяло. Широкий перепуск обеспечивает максимальное давление в более поздний срок. Это обеспечивает короткий и вялый разгон пули.

Уплотнение перепуска на Хатсан 125:

Замена перепуска обусловлена необходимостью оптимизации работы винтовки. При этом также можно прибегнуть к непосредственному уменьшению объёма перепуска или оптимизировать диаметр сечения ствольной прокладки.

Замена боевой пружины обусловлена тем, что в процессе эксплуатации данный элемент может растянуться. Использование слабой пружины приводит к частым осечкам в стрельбе.

Сформировать упор пружины и щель, через которую лучше всего ввести фиксатор, представленный в виде булавки, можно посредством использования тисков. При установке новой пружины следует помнить, что она сжимается очень плохо. Штифт можно выдёргивать после установки направляющей. После этого необходимо собрать ударно-спусковой механизм и проверить корректность работы системы.

Газовая пружина представлена в виде цилиндра с газом, который с одной стороны имеет подвижный шток. Данный элемент выталкивается наружу сжатым газом. Таким образом, создаётся усилие, необходимое для того, чтобы приводить поршень в движение. Замена традиционной витой пружины из проволоки на газовую может существенно повысить точность стрельбы. Установка газовой пружины осуществляется таким образом:

  1. Удаление осевого винта.
  2. Удаление осевого штифта кнопки предохранителя.
  3. Извлечение упора и всех его составляющих.
  4. Установка газовой пружины.
  5. Установка центрирующей шайбы.
  6. Монтаж упора.
  7. Вкручивание винта.
Читайте так же:  Ремонт сруба своими руками

Установка газовой пружины на винтовку Хатсан:


Установку газовой пружины в поршень целесообразнее всего осуществляться штоком наизнанку.

Ствол оружия определяет направления полёта пули. Чем он ровнее, тем снаряд будет лететь намного лучше и точнее. В процессе эксплуатации могут возникать определённые проблемы с данным элементом винтовки, но к наиболее частой неисправности относится вздутие ствола. Опасность использования оружия с таким дефектом заключается в том, что при выстреле ствол может разорваться. Для устранения этой проблемы может понадобиться рихтовка.

Изображение - Ремонт пневматики своими руками proxy?url=http%3A%2F%2Fpodpricelom.com%2Fwp-content%2Fuploads%2F2014%2F11%2Fremont-stvola-pnevmaticheskogo-pistoleta-300x168

При условии, если дефект не слишком большой, процедура может быть проведена без привлечения специалистов. Для этого необходимо выточить деревянную втулку из берёзы и вставить её со стороны патронника. Очень важно, чтобы древесина была хорошо высушена.

Процедура рихтовки начинается с дефектного места и впоследствии смещается к центру. Удары по втулке должны быть не слишком сильными, но максимально эффективными. Очень внимательно следует подходить к рихтовке в местах спайки. Перед тем, как достать втулку, необходимо предварительно смазать её.

Качественная регулировка ударно-спускового механизма позволяет повысить точность стрельбы и делает полёт пули более предсказуемым. Слишком тугой спусковой механизм обусловлен высокой жёсткостью пружины.

Ищите картинки мишени для детей? У нас можно найти мишени монстров, животных и другие. Выбор картинки под определенные цели.

Регулировке поддаётся длина свободного хода спускового крючка, а также максимальное усилие шептала и спуска. Во время проведения наладочных работ могут возникать определённые проблемы с подгонкой предохранителя. Предварительно следует снять данный элемент.

Для чистки пневматического оружия используется шомпол с насадкой и куском шерстяной материи. С этой целью также можно прибегнуть к использованию специальных салфеток.

Во время подготовки к чистке нет необходимости в удалении уплотнительного кольца ствола. Наружные части оружия протираются посредством использования промасленной тряпки. Все подвижные механизмы винтовки также нуждаются в обязательном смазывании.

Изображение - Ремонт пневматики своими руками proxy?url=http%3A%2F%2Fpodpricelom.com%2Fwp-content%2Fuploads%2F2014%2F11%2Fdereviannye-chasti-pnevmaticheskogo-oruzgyia

Деревянные элементы пневматического оружия в процессе эксплуатации могут царапаться, выцветать и терять свой первоначальный внешний вид. Текстура и цвет используемого дерева при этом могут быть разными. Ремонт повреждённых деревянных частей пневматического оружия осуществляется при помощи специальной пропитки и лакокрасочного вещества. Таким образом, можно добиться создания уникальной текстуры и прийти к оптимальному цветовому решению. В случае необходимости деревянную часть винтовки можно затемнить.

Не рекомендуется использовать спрей при решении этого вопроса. Хотя для небольшой корректировки данного вещества будет вполне достаточно. При этом следует заметить, что именно настоящая пропитка способна обеспечить надёжную защиту деревянной поверхности от царапин и других повреждений такого типа.

Пули, застрявшие в стволе оружия при стрельбе, должны быть обязательно извлечены в минимально возможный срок. В противном случае дальнейшая эксплуатация может привести к выходу винтовки из строя.

Оптимальная методика удаления пули будет зависеть от глубины её проникновения. Если она не слишком далеко, то можно попробовать решить данный вопрос при помощи обычного шомпола. Предварительно необходимо снять ствол и хорошо зафиксировать его в тисках. После этого следует прибегнуть к использованию шомпола. На заключительном этапе проведения работ необходимо в обязательном порядке хорошо прочистить ствол.

Термическая обработка позволяет повысить прочность материалов, используемых для изготовления отдельных элементов пневматического оружия. Существует несколько вариаций термообработки, среди которых выделяются закаливание, отжиг, нормализация и отпуск.

Не менее важная роль при производстве оружия отводится проведению сварочных работ. Высокое качество соединения отдельных элементов определяется надёжность и безопасность эксплуатации винтовки.

Главной неисправностью пневматических пистолетов в Минске, Беларуси, по статистике, является утечка газа. К поломке приводят:

1.Не соблюдение условий эксплуатации пневматических пистолетов. Владельцы пистолетов оставляют баллоны в изделиях более чем на 3-4 часа, неправильно стравливают газ по окончанию стрельбы и др.

2.Естественный износ силиконовых прокладок в магазине пистолета.

Изображение - Ремонт пневматики своими руками proxy?url=https%3A%2F%2Frezon.by%2Fimages%2Fremkomplekt-pnevmaticheskogo-pistoleta-makarova-654k-32-kupit-v-minske-belarusi

Осуществить ремонт мр 654к можно самостоятельно, при наличии ремкпомплекта изделия, заводского ключа, отвертки, шила. При изучении детальной инструкции, ремонт не займет много времени, если же вы сомневаетесь в собственных силах, лучше обратиться к специалистам.

Ремкомплект пистолета Макаров 654К включает 7 силиконовых колец:

3.Кольцо уплотнительное бортика седла клапана (самая тонкая черная прокладка).

4.Уплотнительный элемент магазина.

5.Кольцо седла клапана (самая маленькая, белая прокладка ремкомплекта).

6.Надбалонную прокладку (вторая белая прокладка комплекта).

Подробнее о месте расположения силиконовых запчастей будет написано ниже и в следующих статьях.

Замена надбалонной прокладки – самая простая процедура по устранению утечки газа в пневматическом пистолете Макаров 654К Российского производства. Однако она не всегда решает неисправность, несмотря на кажущуюся простоту и видимость поломки. Как правило, после замены силиконового элемента, потребуется установка и других запчастей ремкомплекта.

Возьмите небольшую, тонкую отвертку, шило. Достаньте магазин из пистолета, поверните его так, чтобы увидеть иголку, которая прокалывает баллон при зарядке пистолета и белую прокладку, которая установлена вокруг иглы. Шилом зацепите прокладку и аккуратно, чтобы не повредить иголку, вытяните ее из горлышка обтюратора пистолета.

После извлечения старой прокладки, остается поставить новую, большую белую прокладку ремкомплекта пистолета. Аккуратно прижимаем ее к горлышку обтюратора пальцем, но не ногтем, чтобы не повредить герметичность запчасти. Берем небольшую отвертку с тупым концом, уплотняем ей прокладку так, чтобы она встала на нужное место.

Читайте так же:  Ремонт газовых котлов своими руками аогв 17

Обтюратор – металлическая деталь пневматического пистолета, предотвращающая пропуск большого объема газа в начале выстрела из пневматического пистолета. В газобалонном пневматическом пистолете Макаров 654К на обтюратор установлены 2 силиконовые прокладки:

1.Надбалонная, большая белая прокладка ремкомплекта, о замене которой говорилось выше.

2.Черное уплотнительное кольцо с обратной стороны иглы обтюратора (для замены потребуется разборка магазина).

Почему человек не может найти нужные видео на Youtube? Все дело в том, что человек не может придумать чего-то нового и поискать это. У него кончилась фантазия. Он уже много пересмотрел различных каналов, и ему больше не хочется ничего смотреть (из того, что он смотрел ранее), но как поступить в данной ситуации?
Чтобы найти видео на Youtube, которое соответствует вашим потребностям, нужно обязательно продолжать поиски. Чем труднее будет поиск – тем лучше будет результат вашего поиска.
Помните о том, что вам достаточно найти всего несколько каналов (интересных), и вы их можете смотреть в течение целой недели или даже месяца. Поэтому вы можете при отсутствии фантазии и нежелании поиска спросить у своих друзей и знакомых – что смотрят на Youtube они. Возможно они посоветуют оригинальных видеоблоггеров, которые им нравятся. Вам тоже они, возможно, приглянутся, и вы станете их подписчиком!

Онлайн нарезка mp3 – это удобный
и простой сервис, который поможет вам
самостоятельно создать музыкальный рингтон.

Конвертер YouTube видео Наш онлайн видео
конвертер позволяет скачать видео с
вебсайта YouTube в форматы webm, mp4, 3gpp, flv, mp3.

Это радиостанции на выбор по странам, стилям
и качеству. Радиостанции всего мира,
более 1000 популярных радиостанций.

Онлайн трансляция с Веб-камер производится
абсолютно бесплатно в режиме реального
времени – эфир онлайн.

Наше Онлайн Телевидение – это более 300 популярных
TV каналов на выбор, по странам
и жанрам. Вещание телеканалов бесплатно.

Прекрасная возможность завязать новые отношения
с продолжением в реале. Случайный видео
чат (чат рулетка),аудитория – это люди со всего мира.

Сообщение ЮрБор » 22 мар 2010, 14:43

Очень много вопросов у новичков, да и не только, возникает по поводу утечек газа в магазинах популярных газобаллонных пистолетов МР-654, 656, 661 “Дрозд”. Поскольку конструкция клапанной системы у всех перечисленных пистолетов одинакова – одинаковы и “болячки”. На примере магазина МР-654 постараюсь показать все проблемные места и способы устранения неисправностей. В этой теме не буду касаться модернизации магазина, только ремонт.
Вполне возможно, что я упустил какие-то моменты по устранению других, не указанных и не озвученных неисправностей магазинов аля-МР-654. Поэтому, давайте сделаем коллективный труд по ремонту вышеозначенных магазинов. Буду рад любым, желательно с фотографиями или схемами, дополнениям в тему.

Здесь стрелками показаны основные места утечек газа. Выявить места утечек (если, конечно, газ не выходит явно) можно погрузив магазин с проколотым баллоном в ёмкость с водой, лучше со спиртом (водкой) – после ремонта можно будет заодно и отметить это дело Изображение - Ремонт пневматики своими руками proxy?url=https%3A%2F%2Fpopgun.ru%2Fimages%2Fsmilies%2Fkolobok%2Fgrin

!

Фотографию позаимствовал у TarleX‘а ( хотя и он позаимствовал у кого-то)

Итак, рассмотрим возможные варианты потери герметичности накопительной камеры:

1 – газ со свистом выходит из выходного отверстия головки магазина. В большинстве случаев, виновата кольцевая прокладка клапана.
Газ выходит потихоньку – эта же прокладка или седло клапана.
2,3 – травит между рамкой магазина и клапанной головкой или между обтюратором и рамкой магазина. Здесь виновато резиновое кольцо обтюратора.
4 – травит из-под резьбовой втулки седла клапана. Надо менять резиновое кольцо резьбовой втулки седла клапана. И наконец
5 – травит между горловиной баллона и обтюратором. Причина, в так называемой, надбаллонной прокладке.
Очень редко бывает, что травит в отверстии штока клапана резьбовой втулки седла клапана. Надо, в таком случае, смотреть юбку клапана и само седло.

Выкрутим резьбовую втулку седла клапана и достанем содержимое клапанной головки:

Для замены прокладок и резиновых колец нам понадобится ремкомплект, которым комплектуется пистолет и который имеется в свободной продаже.

Очистим клапан от ржавчины любым доступным способом

Заменим задубевшую клапанную прокладку на новую из ремкомплекта и приступим к сборке клапанной головки. Здесь необходимо обратить внимание на правильность (плоская сторона полиуретановой клапанной прокладки должна быть обращена к металлической шайбе) и последовательность установки деталей в клапанную камеру

Если после замены клапанной прокладки, опять происходит утечка газа из выходного отверстия головки магазина (там, откуда вылетают в ствол шары), то тут скорее всего виновато седло клапана: на рабочей поверхности седла присутствуют вкрапления металлических частиц, образующихся при вскрытии баллончиков или износ седла стал критическим (в этом случае необходима замена седла клапана). Для восстановления поверхности седла клапана можно попробовать воспользоваться советом VAT57: подержите седло клапана в течение 2-х часов в нагретом до 150 град.С оружейном масле “Беркут” (можно использовать любое минеральное масло).

С помощью лупы внимательно осмотрите седло и иголочкой удалите металлические включения. Если износ седла достаточно велик (на его поверхности чётко просматривается канавка – след от юбки клапана) необходимо произвести его приформовку к клапану. Для этого клапан необходимо нагреть до температуры 120-150 град.С, вставить его шток в отверстие резьбовой втулки седла клапана и прижать клапан к седлу до его остывания.

Читайте так же:  Ремонт своими руками датчик абс

Если и это не помогает, то, прежде чем выбросить седло клапана и заменить его на новое, можно попробовать, расстелив на ровной поверхности “нулёвку”, снять слой убитого седла. Тут главное – не завалить поверхность Изображение - Ремонт пневматики своими руками proxy?url=https%3A%2F%2Fpopgun.ru%2Fimages%2Fsmilies%2Fkolobok%2Fwink

Теперь, когда все работы по замене прокладок и колец, полировке клапана завершены, можно произвести сборку клапанного устройства.

Добавлю ещё, что перед сборкой клапанного устройства рекомендуется промыть головку. Я использую для этой цели ацетон. После высыхания собираем клапанное устройство.
Для выполнения этой, несложной с виду, операции и сохранения душевного равновесия, предлагаю осуществлять сборку клапанной головки в следующей последовательности
Подготовим инструмент

Встречается ещё и такая ситуация: вставляем баллон, делаем его прокол – “полёт” нормальный – ничего не травит, тишина. Производим выстрел и весь газ за пару секунд выходит вслед за шариком. Баллон пустой и холодный как покойник. Что случилось? Клапанную прокладку поменяли или, если стоит старая, то она ещё вполне работоспособна. Скорее всего в этом случае клинит клапан, т.е. после выстрела он не вернулся на место. Разбираем клапанную головку, вытаскиваем клапан и внимательно его обследуем на предмет вмятин, задиров, кривизны штока. Вот что было у меня

Вкратце опишу: клапан ударялся о подаватель шаров и получился наклеп, который однажды и воспрепятствовал возврату клапана на место и весь газ после первого выстрела ушёл через ствол. Не разобравшись, в чём дело – выпустил в атмосферу содержимое ешё двух баллончиков.

Какие тут способы решения проблемы? Надфил’ем(ями) убираем наклеп и делаем фаски – внутреннюю (можно сверлом 5-6 мм вручную) и наружную, чтобы получилось вот так

А вот недавний случай (правда, это уже модернизированный магазин, но может случиться и на стоковом): на МР-656 была установлена боевая пружина от ТТ и родная пружина клапана, шток укорочен и, тем не менее, клапан заклинило в седле

Дома разобрал клапанную головку и увидел такую картину

Лечение: выпрямляем шток, полируем его и проверяем, чтобы он перемещался в отверстии резьбовой втулки седла клапана свободно и без помех, укорачиваем пружину клапана (правда, это уже в какой-то степени – модернизация).

Возможен и такой случай: после замены изношенного седла клапана на новое, при первом же выстреле, весь газ весело, с шумом и снежными хлопьями, улетает усугублять “парниковый эффект”. В чем дело? А дело в том, что шток клапана клинит в отверстии резьбовой втулки седла клапана и клапан, как и в предыдущем случае, не возвращается на место. Поэтому, перед установкой нового седла, обязательно проверьте, как перемещается шток клапана по всей своей длине в отверстии резьбовой втулки седла клапана. При обнаружении клина, необходимо расширить отверстие седла клапана, в которое устанавливается шток клапана. Это лучше сделать не рассверловкой этого отверстия, а с помощью подходящей по диаметру выколотки, можно использовать сломанное сверло подходящего диаметра. Лёгкими ударами молотка по выколотке, с постоянной примеркой, добиваемся свободного хода штока клапана на всей длине. Теперь седло клапана можно установить в магазин.

Приступим теперь к устранению утечек газа между клапанной головкой и рамкой магазина. Для этого выкрутим обтюратор. Использование вот таких инструментов облегчит, причем значительно, эту операцию

Изготовление отверток можно посмотреть здесь: //popgun.ru/node/3126

Меняем резиновое кольцо обтюратора и вкручиваем его обратно. Если резьба в головке прослаблена, то можно на резьбу обтюратора накрутить ленту ФУМ для лучшей герметизации резьбового соединения. Некоторые владельцы пистолетов (автолюбители по совместительству) используют для этой цели автомобильный герметик и после этого не знают забот. Каждый выбирает сам, что кому лучше и, что есть под руками.

Многие задают вопрос: а нужно ли устанавливать фильтр? Если Вы не предполагаете производить модернизацию магазина с растачиванием его внутренностей, то фильтр лучше оставить, т.к. он всё-таки задерживает частички прокалываемой мембраны баллона, а это хоть какая-то гарантия долговечности седла клапана, особенно при использовании 8 гр. баллончиков.

Ну и, наконец, резьбовая втулка седла клапана. Устранить подтравливание в этом узле можно, заменив резиновое кольцо и, как в случае с обтюратором, посадить резьбу на ленту ФУМ или автогерметик.

Представление о прокладках и резиновых кольцах, установленных в магазине МР-654, даст заключительная фотография

Вставлю ещё пару фотографий, позаимствованных у gosha-kun‘а.

Здесь хорошо показан порядок установки деталей в клапанной головке

А на этой фотографии показаны прокладки устанавливаемые на обтюратор

Замена надбаллонной прокладки, думаю, ни у кого не вызовет трудностей. Шилом выковыриваем старую прокладку и на её место, с помощью спички, чтобы не повредить, устанавливаем новую.
Некоторые владельцы МР-654-х смазывают (сбрызгивают) силиконовой смазкой иглу прокола баллончика, а также, при сборке клапанной головки – прокладку клапана. Можно использовать бытовое машинное (нейтральное оружейное) масло. Лично я, капаю по капле масла на иглу, на шток клапана и, до кучи, в выходное отверстие головки магазина. Здесь уместно выражение: кашу маслом не испортишь, т.е., где нужно останется, а лишнее – выдует Изображение - Ремонт пневматики своими руками proxy?url=https%3A%2F%2Fpopgun.ru%2Fimages%2Fsmilies%2Fkolobok%2Fgrin

Читайте так же:  Штиль мс 181 ремонт своими руками
.

Вот теперь, наверное, всё. Впрочем, возможны новые дополнения.

Здравствуйте друзья, единомышленники и просто любители пневматического оружия!
Мы рады приветствовать вас на нашем сайте.

Вы устали искать то, что вам нужно?
Вам нужно отремонтировать пневматическую винтовку или пистолет, провести грамотную доработку и апгрейд?
Для меня ремонт пневматики не сопутствующее занятие, а основной род деятельности
В том числе и сложный ремонт после неквалифицированного вмешательства. Самые интересные случаи попадают в мой блог Кунсткамера
Я ведущий обозреватель пружинно-поршневого оружия в Рунете и автор всех статей и фотографий на данном сайте.

Так же на сайте предлагаются токарные работы, изготовление аксессуаров и запчастей.

Слева в колонке расположены основные разделы сайта, справа список контактов.
Если вы потерялись и запутались, нажимайте на иконку “Молоток и Напильник” в левом верхнем углу, она снова приведет вас на главную страницу.

Ремонт и модернизация пружинно-поршневых пневматических винтовок
[email protected]
тел.:
+7(916)707-59-12
C 16 до 00ч

Ремонт и модернизация РСР винтовок
[email protected]
тел.:
+7-903-101-6688
C 11 до 21ч

Интернет-магазин
Купить нашу продукцию можно здесь:

сайт о пневматике, характеристики, отзывы, обзоры пневматического оружия

Пневматическое оружие, которое является гордостью владельца, способно на протяжении продолжительного времени исправно выполнять свою функцию, но, как и любой другой механизм с подвижными частями подвержен износу и нуждается в периодической профилактике и ремонте.

Основными причинами выхода из строя пневматического оружия, следует отнести пренебрежение рекомендациями производителя, таких как смазка и чистка, и лишь потом рассматривать все остальные пункты. К числу поломок пневматики относится обрыв пружины, отвечающей за работу поршневой системы, поломка спускового механизма из-за попадания внутрь сторонних предметов, травление газа, из-за неплотного прилегания уплотнителей и многое другое. Устранение любой из перечисленных неисправностей, требует особого навыка и специального оборудования, но при определенных знаниях и уровне подготовки, исправить поломку можно и самостоятельно.

Для начала ознакомьтесь с инструкцией, в которой подробно указаны предписания производителя данного вида оружия. После этого приобретите предметы, без которых нельзя произвести полноценную чистку оружия, а ведь именно чистка и своевременная смазка и позволяют создать идеальные условия для продолжительной службы оружия.

В число приспособлений для чистки обязательно входит шомпол, которые идут в комплекте с оружием или в ассортименте представлены в оружейных магазинах. Учтите, что не все виды «ершей» подходят вашей модели пневматического оружия. Зачастую, сталь, из которой изготовлен ершик для чистки тверже ствола вашего оружия. Посоветуйтесь с продавцом консультантом, и он обязательно подберет шомпол, идеально подходящий для вашей модели пневматики.

Далее идет черед жидкостей для чистки ствола. Здесь подойдет любая жидкость, которая способна снять свинцевание с внутренних стенок ствола, а это значит что под словом любая, подразумевается жидкости, в основе которых есть керосин. Но не стоит забывать, что в зависимости от модели вашего оружия и его составляющих, некоторые жидкости могут негативно влиять на сохранность пластиковых, резиновых и деревянных элементов. Внимательно читайте составы и консультируйтесь с более опытными владельцами оружия или продавцом.

Оружие необходимо оберегать от случайных ударов и естественно падений. Не стоит также щелкать курком вхолостую и без пулек. Такая стрельба негативно сказывается на поршне, который не встретив сопротивления воздушной подушки, попросту бьется о противоположную стенку воздушного цилиндра. После каждого использования проверяйте, не застряла ли пуля в стволе, так как повторный выстрел может вывести из строя оружие, а выбивание их шомполом, не спасет, а даже усугубит положение.

В некоторых видах пневматического оружия, в процессе стрельбы происходит самопроизвольное выкручивание фиксирующих винтов. Не забывайте периодически (после 30-40 выстрелов) проверять и при необходимости затягивать винты.

Не забывайте периодически смазывать все подвижные элементы оружия, так как на них приходится «львиная» доля нагрузки, а своевременная смазка смягчит эффект трения, тем самым продлевая «жизнь» объекту вашей мужской гордости.

Правильная транспортировка оружия также способствует продлению срока службы оружия. Для этого вам понадобится приобрести специальный чехол, соответствующий марке вашего оружия или кобуру, в случае если речь идет о пистолете. Если под рукой пока ничего нет, то можно воспользоваться тканью, которой можно «спеленать» оружие и поместить в транспортировочную коробку.

Изображение - Ремонт пневматики своими руками proxy?url=http%3A%2F%2Fpnevmo-guns.ru%2Fwp-content%2Fuploads%2F2014%2F04%2F%25D1%2587%25D0%25B5%25D1%2585%25D0%25BE%25D0%25BB-%25D0%25B4%25D0%25BB%25D1%258F-%25D0%25BF%25D0%25B5%25D1%2580%25D0%25B5%25D0%25BD%25D0%25BE%25D1%2581%25D0%25BA%25D0%25B8-%25D0%25BF%25D0%25BD%25D0%25B5%25D0%25B2%25D0%25BC%25D0%25B0%25D1%2582%25D0%25B8%25D1%2587%25D0%25B5%25D1%2581%25D0%25BA%25D0%25BE%25D0%25B3%25D0%25BE-%25D0%25BE%25D1%2580%25D1%2583%25D0%25B6%25D0%25B8%25D1%258F-1000x750

Следуя вышеперечисленным рекомендациям, вы не только предотвратите преждевременную поломку вашего оружия, но и создадите для него идеальные условия для великолепной работы. Конечно же, если вы не обладаете соответствующими знаниями и опытом, то приступать к ремонту не рекомендуется.

Для этого существуют специально обученные мастера, которые всегда придут на выручку и обязательно вернут «в строй» вашего пневматического «любимца».

Изображение - Ремонт пневматики своими руками photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 1

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
